Descripción de escenarios de negocios de campos petroleros
Con la construcción del sistema de información automatizado de yacimientos petrolíferos, la gestión extensiva anterior de las tropas de yacimientos petrolíferos ha pasado a la gestión de información, y la gestión centralizada de la producción de petróleo al proceso de transporte de petróleo se ha fortalecido gradualmente. Requiere el establecimiento de un sistema múltiple plataforma de monitoreo que incluye monitoreo de video remoto de pozos de petróleo, sistemas de automatización para líneas de distribución de energía, monitoreo de fugas de oleoductos, monitoreo automatizado de estaciones de recolección y transporte, etc. El propósito es utilizar el sistema de monitoreo en el sitio para realizar la recopilación automática de datos en la fuente, y para cargar automáticamente la base de datos en tiempo real a nivel de planta con la ayuda de los recursos de red existentes del campo petrolero, que es adecuado para los departamentos de gestión en todos los niveles. Proporcione una plataforma de datos abierta para permitir que el personal de producción y gestión para controlar y dominar la dinámica de producción en el tiempo, a fin de realizar el au Tomación de todo el proceso de producción; Las estadísticas, el análisis y la optimización de los datos proporcionan una base importante para garantizar el funcionamiento normal de los equipos de producción y reducir los costos de producción.
Soluciones de refino y parque químico
Soluciones para oleoductos
Soluciones para depósitos de petróleo
Soluciones para yacimientos petrolíferos
Solución de galería de tubería subterránea
Soluciones para oleoductos
Soluciones de acero
Soluciones para gasolineras
1. Antecedentes de la demanda
Los campos de petróleo y gas generalmente se distribuyen en pantanos, desiertos, cuencas y mares poco profundos lejos de las ciudades y áreas escasamente pobladas. Debido a las características de su entorno y naturaleza de trabajo, existen los siguientes problemas en la gestión del control y protección de la seguridad de este campo:
1、 Los campos de petróleo y gas generalmente se encuentran en los suburbios exteriores, escasamente poblados y amplios. Hay relativamente poco personal de vigilancia y mantenimiento en el sitio. El método de trabajo tradicional es que el personal patrulla e inspecciona según el arreglo de turnos, y cada equipo generalmente tiene de una a tres personas. Debido a la distancia entre los lugares a inspeccionar y el entorno especial del depósito de petróleo, no se permite la entrada de vehículos de forma casual, por lo que el personal debe caminar en el área dividida. Se tarda de diez a veinte minutos en caminar entre cada estación y la carga de trabajo del personal es muy grande.
2 、 El entorno de trabajo de los campos de petróleo y gas es muy peligroso y, una vez que se filtre, tendrá un impacto significativo en el cuerpo humano y el entorno circundante. Al mismo tiempo, las consecuencias de la explosión y la combustión causadas por el petróleo, el gas natural y otros recursos de materias primas involucrados en los campos de petróleo y gas son inconmensurables.
3、 Los campos petroleros en alta mar se encuentran en escenas de niebla salina alta, y otros gases inflamables y explosivos a menudo se filtran, por lo que es necesario ver videos relevantes en tiempo real.
Por lo tanto, debemos prestar atención a tres aspectos de la seguridad en la ingeniería de producción:
Primero, el estado de producción y operación del equipo de trabajo de la planta de producción de petróleo y gas, por ejemplo, si el tanque de aceite y la válvula tienen fugas, y si las tuberías de transmisión de gas natural, queroseno y productos petroquímicos están reventados o dañados intencionalmente o no;
En segundo lugar, supervisar la operación de cumplimiento en el proyecto de carga y descarga de materias primas y productos terminados de la planta de producción de petróleo y gas, como la supervisión de los vehículos entrantes y salientes, el registro del número de matrícula de los vehículos entrantes y salientes y la supervisión de si el personal violar las reglas, como fumar y usar encendedores;
En tercer lugar, el sistema de alarma de guardia perimetral para evitar la intrusión de personal no relevante para actividades de robo o sabotaje.

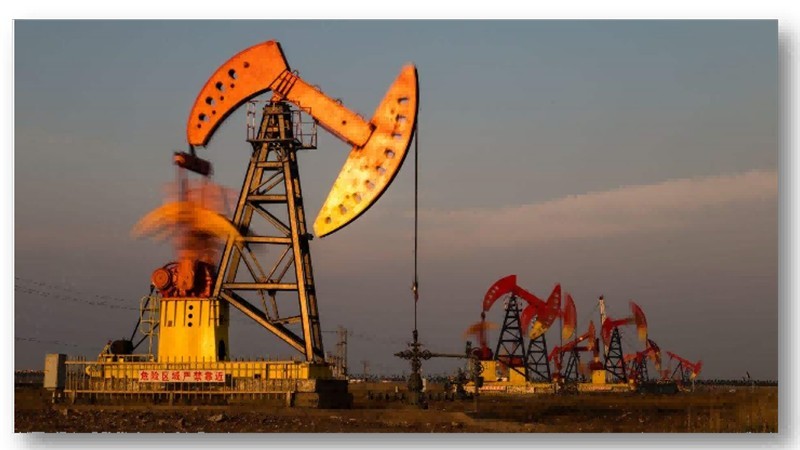

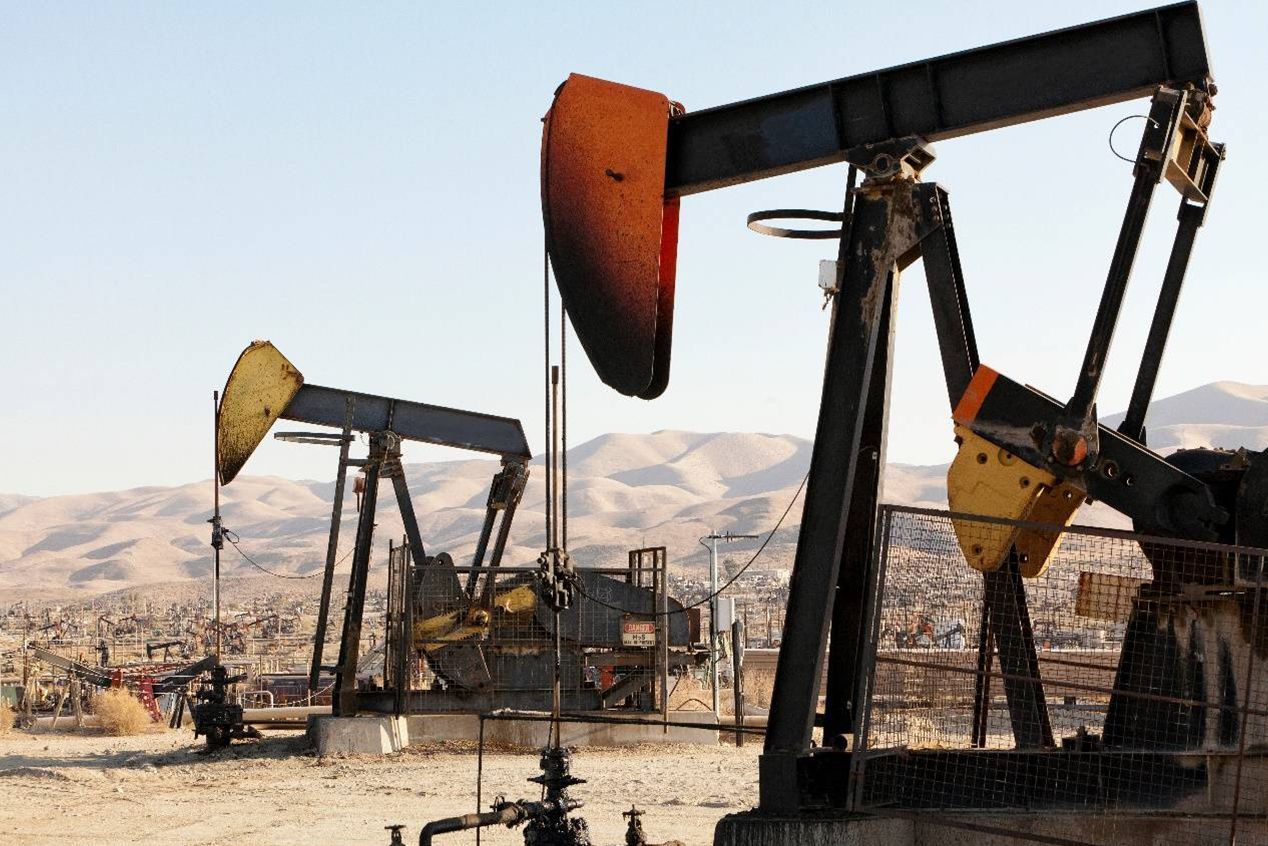

escena del campo petrolífero
2. Análisis de la demanda
1. Monitoreo de video en tiempo real en el área de producción de petróleo
Plataforma de pozos de producción de petróleo: la tarea principal es realizar el monitoreo en tiempo real de los vehículos que ingresan y salen del área de operación de la plataforma de pozos de producción de petróleo, carga y descarga, operación de equipos, trabajo del personal y el entorno circundante de la planta de producción de petróleo, así como para asegurar el control integral y efectivo de vehículos, personal y lugares en cada área.
Área de oficina del equipo del área de producción de petróleo: la tarea principal es verificar las condiciones de acceso de los vehículos en las carreteras principales de la brigada de producción de petróleo, y monitorear el área de la oficina y el entorno circundante en tiempo real, para garantizar el control integral y efectivo de vehículos, personal y lugares de cada área.
Sistema de monitoreo: puede realizar un video de monitoreo de 24 horas y la función de zoom a través del control PTZ, adaptarse a un entorno exterior complejo, tener una función de permeabilidad a la niebla y una función de transmisión de flujo de código bajo, y adoptar una cámara infrarroja a prueba de explosiones por la noche.
2.Invasión regional
La mayoría de las áreas de operación de producción de petróleo están ubicadas en el desierto, y el área de producción de petróleo realiza una gestión no tripulada. Para evitar daños malintencionados o robo de petróleo, las personas o los vehículos deben ingresar al área de operación de producción de petróleo y dar una alarma de inmediato.
3. Reproducción de voz de enlace de alarma
En caso de accidentes, el personal relevante puede ser notificado al sitio a tiempo para un tratamiento adecuado, y todos los eventos pueden registrarse en detalle y claramente para futuras investigaciones y recopilación de pruebas. Para la información de alarma generada por el análisis inteligente, el centro de monitoreo de la brigada emitirá inmediatamente un aviso de alarma, registrará automáticamente la alarma, abrirá la información de monitoreo en el sitio y gritará de forma remota.

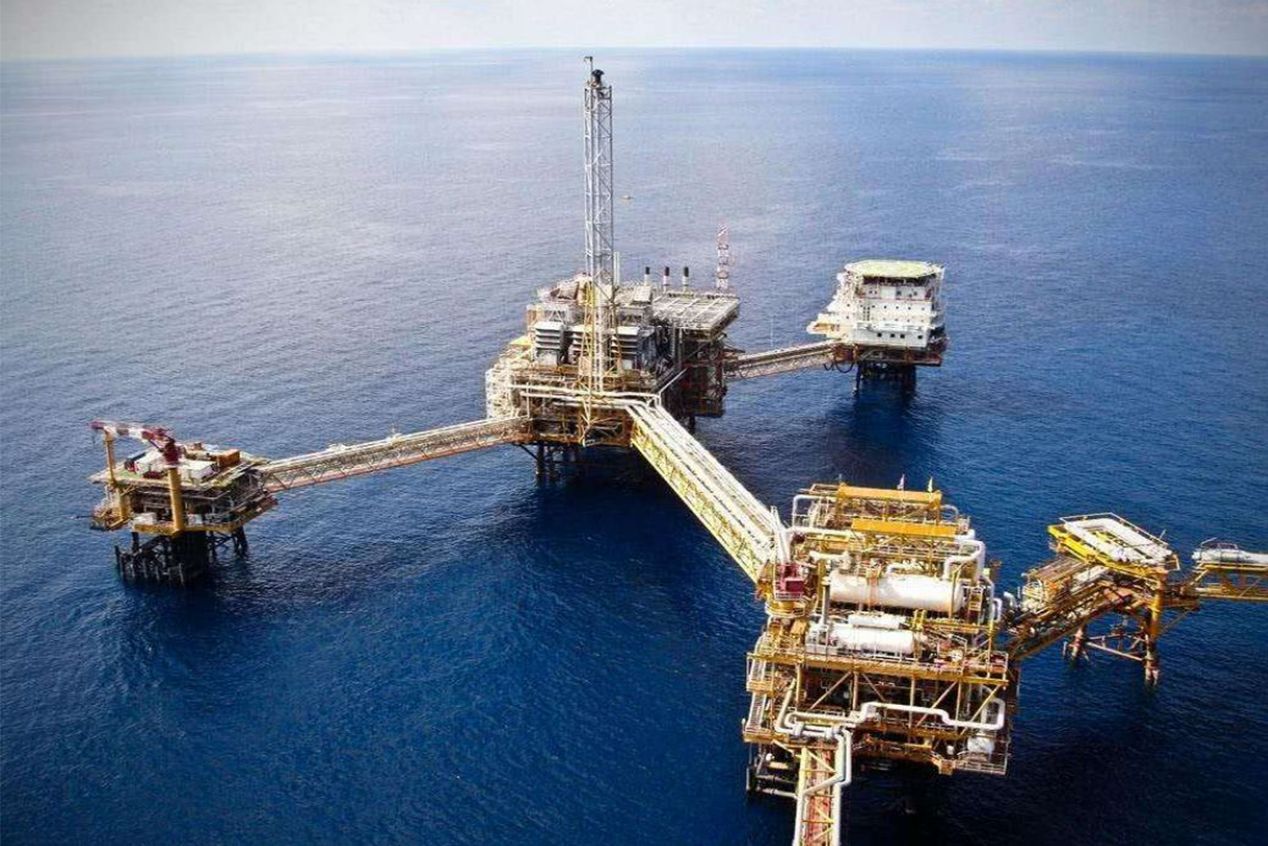

Escena de negocios
2. Análisis de la demanda
1. Tipo a prueba de explosiones
En las áreas 0, 1 y 2 del área del campo de petróleo y gas, tiene las características de inflamabilidad y explosión, incluido que, a temperatura normal, el gas en el aire del sitio alcanza una cierta concentración y causará explosión en caso de apertura fuego. Por lo tanto, los requisitos a prueba de explosiones del sistema frontal y el proceso de transmisión en este campo. El estado estipula que no habrá fuego abierto dentro de los 100 m de gas natural, petróleo, diesel, pólvora y explosivos. Las cámaras a prueba de explosiones deben estar estrictamente equipadas de acuerdo con los diferentes niveles de cámaras a prueba de explosiones.
2. Supervisión diurna y nocturna a prueba de agua y polvo
El monitoreo industrial requiere un alto rendimiento de la cámara. Implementa monitoreo las 24 horas y se usa al aire libre. Por lo tanto, es adecuado usar pistolas a prueba de explosiones con alta definición y baja iluminación.
3. Amplio rango de monitoreo
Las cámaras instaladas en las entradas y salidas, el perímetro y las áreas abiertas deberán tener una visión amplia, sin barreras y un amplio rango de monitoreo.
4. Tipo de protección contra rayos
La protección contra rayos y la conexión a tierra de los equipos frontales afectan directamente la seguridad y confiabilidad de todo el proyecto. El principio de protección contra rayos es que todos los equipos deben instalarse dentro del rango de protección del pararrayos. El eslabón más débil del sistema de monitoreo de campo para rayos es la fuente de alimentación. Es muy importante hacer un buen trabajo en la protección contra rayos de la fuente de alimentación. La clave para la protección contra rayos de la fuente de alimentación es hacer un buen trabajo en la conexión a tierra. Por lo tanto, es necesario ajustar las medidas a las condiciones locales según el terreno específico.
5. Selección de modelo
Para la selección de la cámara frontal del sistema de videovigilancia, la bola rápida de alta velocidad, la cámara integrada PTZ, la cámara de pistola o una combinación de las tres son populares en la actualidad. La cámara en el punto de monitoreo solo es seleccionada por esta chica de acuerdo con la situación real alrededor del punto de monitoreo y el foco de monitoreo. La cámara de válvulas de la estación se encuentra en un ambiente oscuro, por lo que es necesario utilizar su propia cámara infrarroja.
6. Imágenes térmicas infrarrojas
Para resolver el defecto de que es imposible monitorear en tiempo real en tiempo de niebla o a larga distancia por la noche, se puede seleccionar una cámara termográfica infrarroja a prueba de explosiones, que puede capturar la diferencia de temperatura del entorno circundante, convertir en imágenes de video después del procesamiento de back-end, y admite detección de intrusos y detección de temperatura anormal. Puede desempeñar una función de vinculación de alerta temprana a través del análisis de imágenes de video.
7.alarma de intrusión
La cámara puede realizar una alarma de intrusión. Cuando alguien o un vehículo ingresa al área de advertencia, la pantalla de monitoreo mostrará la información de la alarma para recordar al personal de monitoreo que preste atención a la intrusión de objetivos sospechosos. En las áreas peligrosas importantes del depósito de petróleo terminado, como el área de almacenamiento de petróleo, el área de carga y descarga, la cámara está equipada con una alarma de intrusión para realizar advertencias de seguridad y advertencias anticipadas.
